| Volume (ltr) | |
|---|---|
| Hoogte H (mm) | |
| Diameter in mm D | 840 |
| Gewicht in kg | |
| Materiaal behuizing |

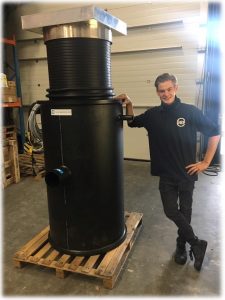

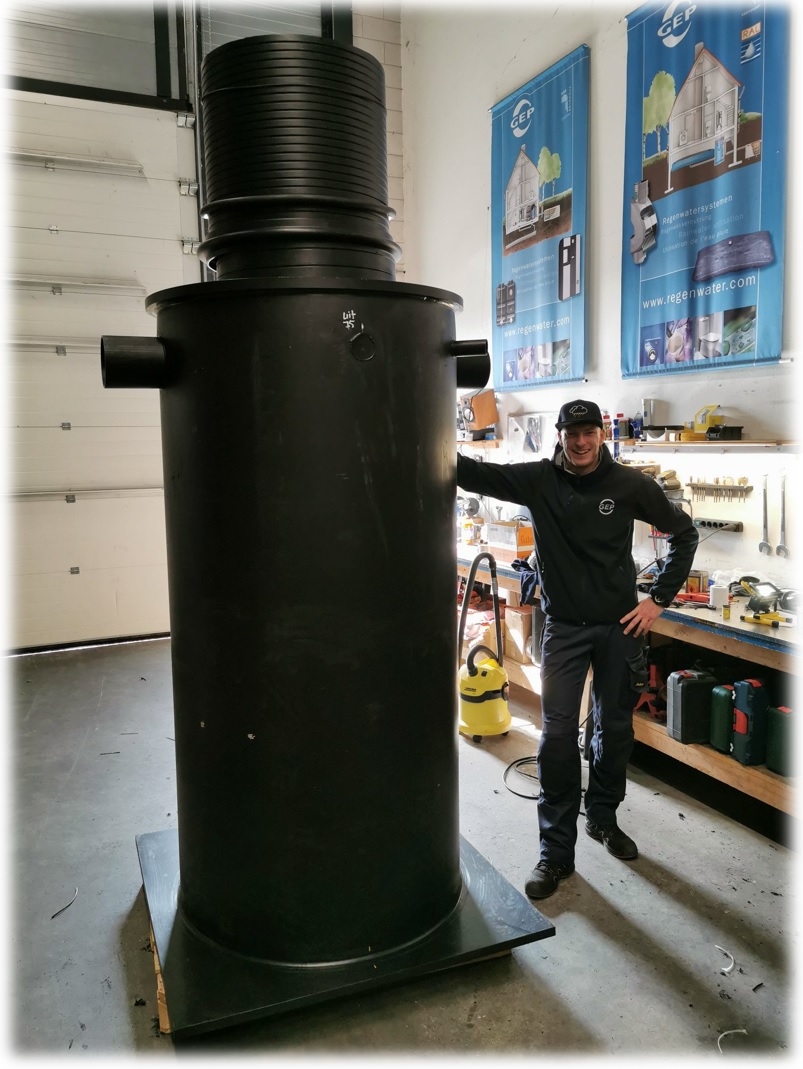

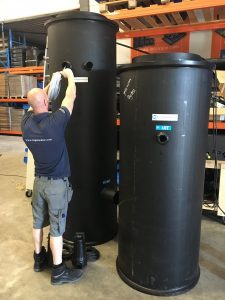

Pumpenschacht Wasteline Pro 750 Liter für Abwasser
Produktbeschreibung

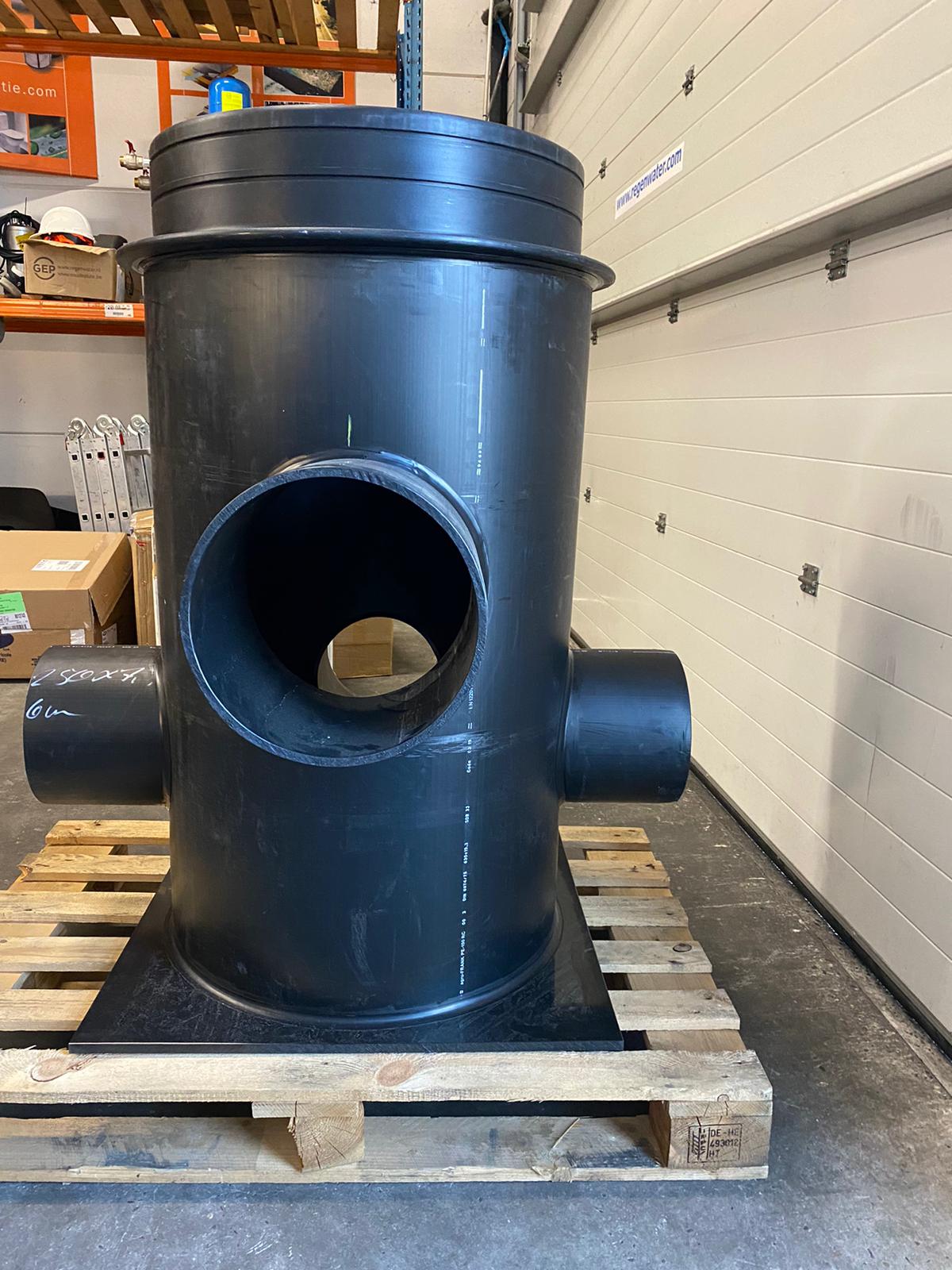

Der Wasteline Pro ist ein Pumpenschacht aus Kunststoff für Abwasser, der eine relativ große Anpassungsfähigkeit zulässt. Die Pumpkammern der Wasteline Pro bestehen aus PE mit einer Wandstärke von 20 oder 33 mm. Der Brunnen ist zum Speichern und Pumpen von Regen- und/oder Abwasser geeignet. Die gewünschten Anschlüsse sind auf der technischen Zeichnung anzugeben. Diese werden dann vor der Auslieferung angepasst, damit dieser wie ein Maßanzug sitzt. An der Spitze des Brunnens befindet sich ein Mannloch von 60 cm und ein PE-Ring, der etwa 8 cm herausragt. Darüber kann der Varitank-Innenschaft montiert werden und ist somit für das gesamte Varitank-Deckelset-Sortiment geeignet.
Einsatzgebiet Pumpenschacht Wasteline Pro
Der Schacht muss bis zu einer Tiefe eingegraben werden, die durch das Niveau der Versorgungsleitungen und der Endbearbeitung (natürliche Umgebung, öffentliche Kanalisation…) bestimmt wird. Die Grube muss für Wartungs- und/oder Räumarbeiten zugänglich sein. Die Pumpbrunnen können zu 2/3 im Grundwasser platziert werden, sofern genügend Gegengewicht vorhanden ist, um Auftrieb zu verhindern. Der Brunnen ist befahrbar (Klasse B-125 KN), sofern auf dem Brunnen eine Bodenüberdeckung von mindestens 60 cm vorhanden ist. Die Bodenbedeckung über der Grube beträgt maximal 120 cm. Abweichende Abmessungen können auf Kundenwunsch realisiert werden.
Warum ein Pumpenschacht?

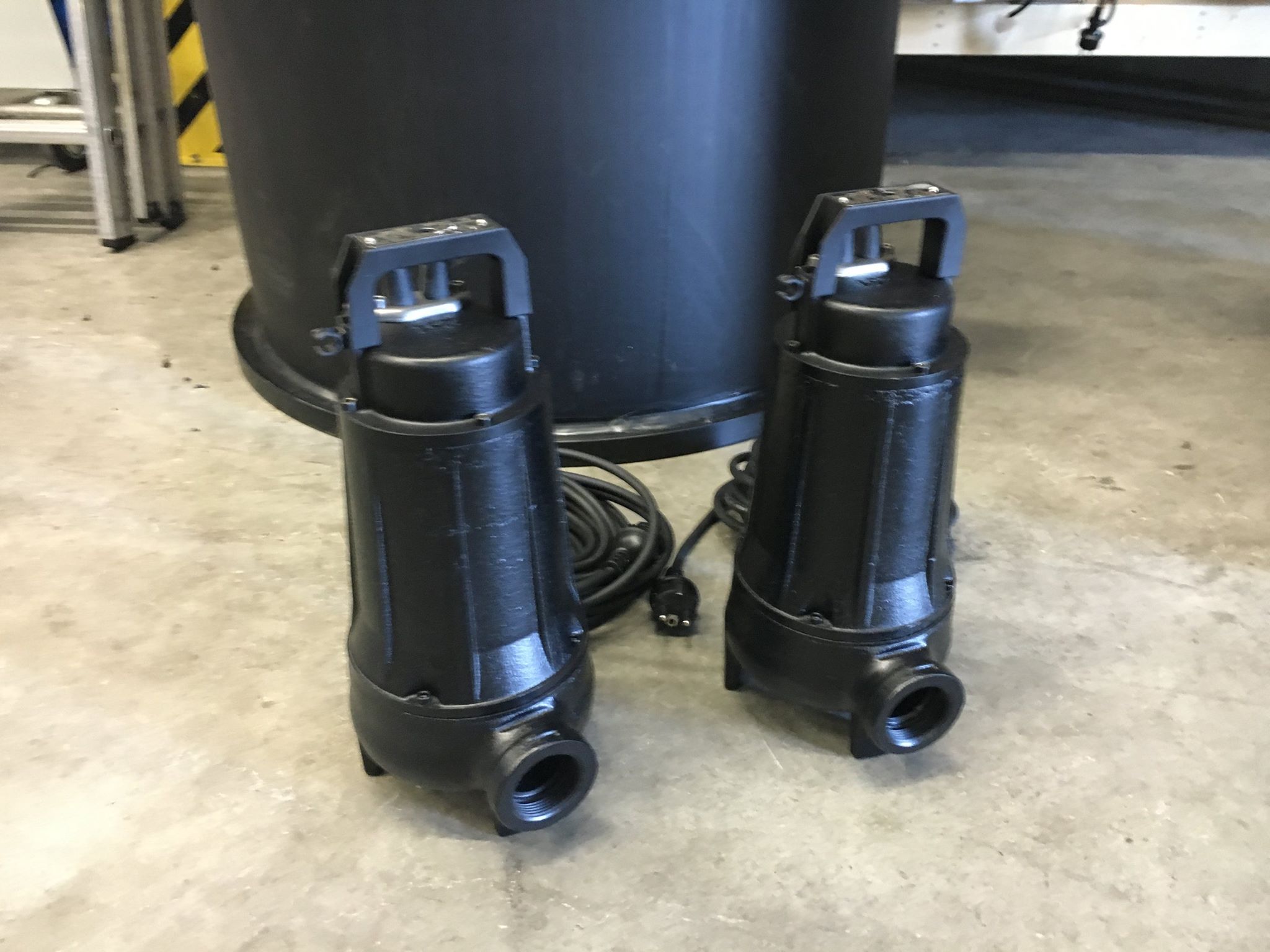

Ein Pumpenschacht ist ein Abwasserschacht mit eingebauter Tauchpumpe, der das ankommende Abwasser oder Regenwasser zu einer höher gelegenen Kanalisation, einem Wasserspeicher oder einem Druckkanal abpumpt. Ein Fäkalientank kann Regenwasser, fäkalienhaltiges Abwasser, Industrieabwasser oder häusliches Abwasser aufbereiten. Je nach Anwendung, Förderhöhe und Wasserart können verschiedene Arten von Pumpen und Brunnen zum Einsatz kommen. GEP kann diesen Pumpensumpf auf Maß liefern. Diese Individualisierung gilt nicht nur für den Pumpensumpf, sondern auch für Art und Typ der Pumpe. Je nach Fallhöhe, Wasserart und Fassungsvermögen konstruiert und fertigt GEP einen individuellen Zisternen.

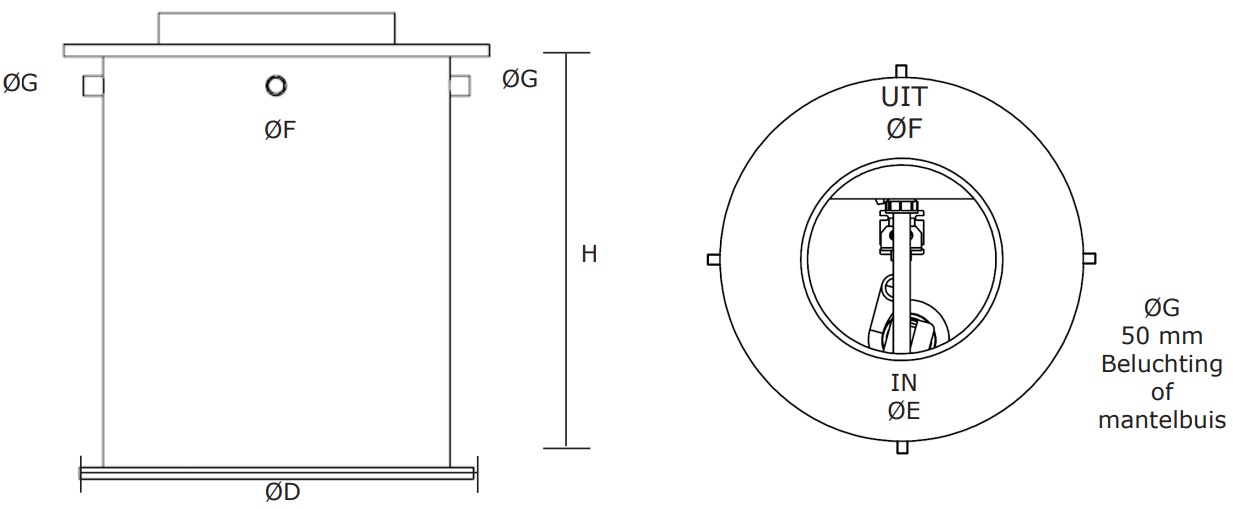

Technische Zeichnungen Pumpenschacht Wasteline Pro
OPTIONEN
Wasteline Easy 1 Set
Das Set Wasteline Easy 1 beinhaltet die Material- und Installationsarbeiten der PE-Verrohrung in der gewählten Schacht, einschließlich der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektro-Leerrohrs DN 50. Das Set Wasteline Easy 1 besteht aus PE-Rohren ( 50 mm), PE-Kupplungen (50 mm/ 2”) und ein Kugelrückschlagventil. Die PE-Rohre und Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.
Wasteline Easy 2 Set
Das Wasteline Easy 2-Set beinhaltet die Material- und Installationsarbeiten der PE-Verrohrung in der ausgewählten Grube, einschließlich der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektro-Leerrohrs DN 50. Das Wasteline Easy 2-Set besteht aus PE-Rohren ( 50 mm), PE-Kupplungen (50 mm/ 2”) und 2 Kugelrückschlagventile. Die PE-Rohre und Kugelrückschlagventile werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.

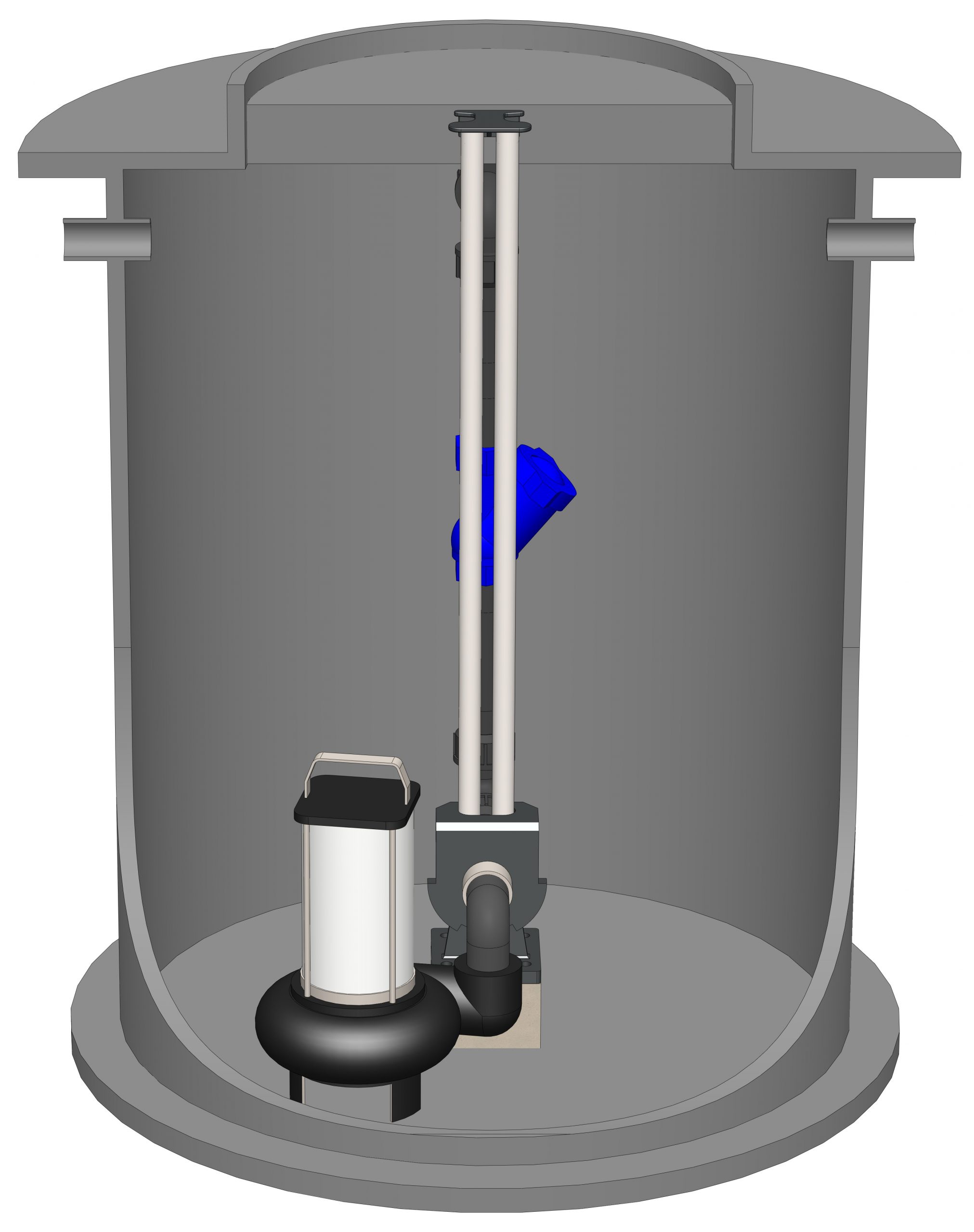

Wasteline Pro 1 Set
Das Set Wasteline Pro 1 beinhaltet die Material- und Montagearbeiten eines Einzelführungssystems in der ausgewählten Grube inklusive Anschluss des Zulaufs DN 110, Ablauf DN 50 und des Elektro-Leerrohrs DN 50. Das Set Wasteline Pro 1 besteht aus PE-Rohren (50 mm), PE-Kupplungen (50 mm/ 2”), 1 Kugelrückschlagventil und 1 Führungsstangensatz. Die Edelstahl-Führungsstangen, der Boden und die Wandhalterung werden in der Grube montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungsklaue wird an der gewählten Tauchpumpe montiert und kann entlang der Führungsstangen in den Brunnen abgesenkt werden.

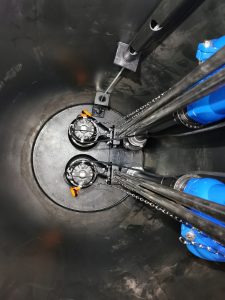

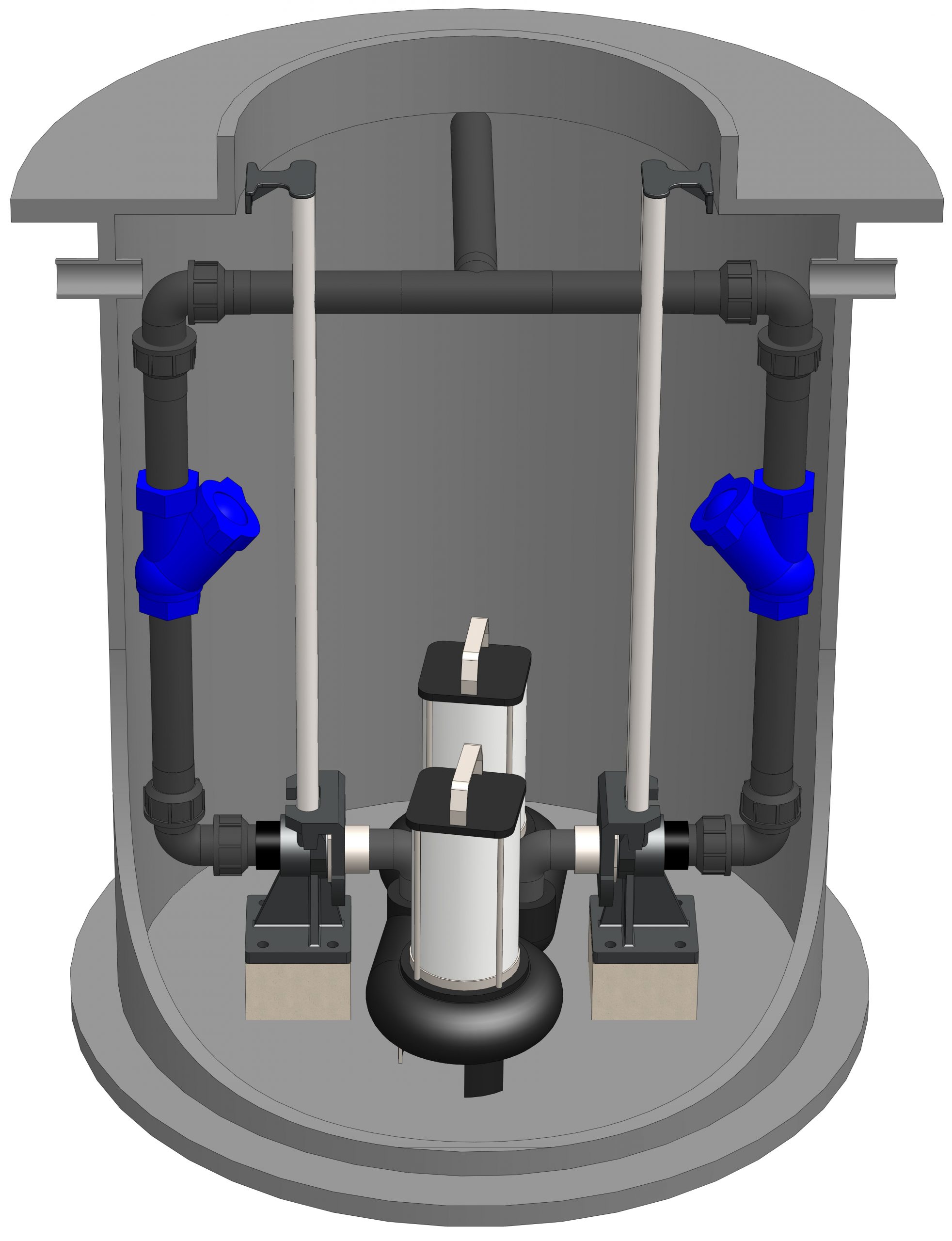

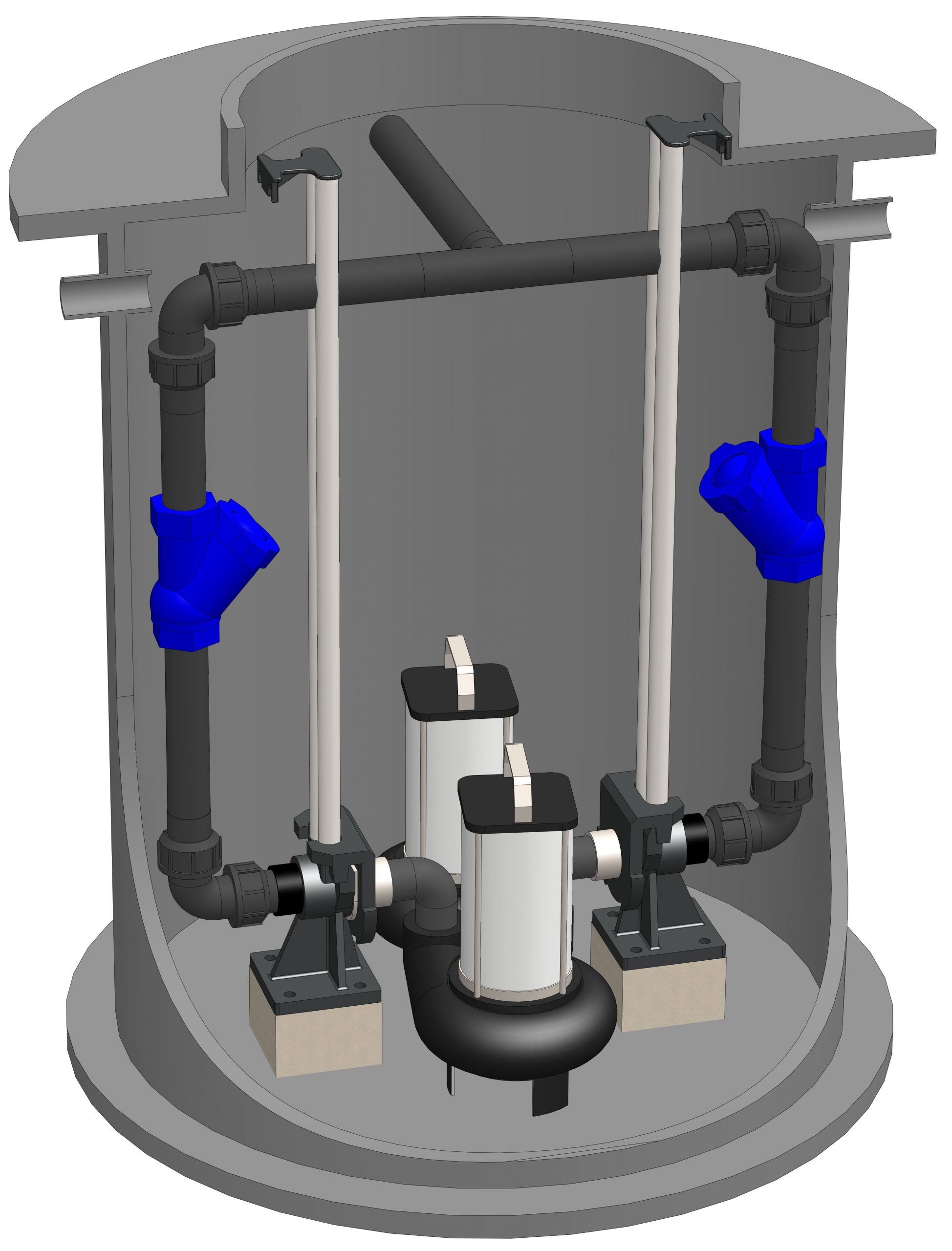

Wasteline Pro 2 Set
Das Set Wasteline Pro 2 beinhaltet die Material- und Montagearbeiten eines doppelten Führungssystems in der ausgewählten Baugrube, einschließlich der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektroleitungsrohrs DN 50. Das Set Pro 2 besteht aus PE-Rohren ( 50 mm), PE-Kupplungen (50 mm/ 2”), 2 Kugelrückschlagventile und 2 Führungsstangensätze. Die Edelstahl-Führungsstangen, der Boden und die Wandhalterung werden in der Grube montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungsklaue wird an der gewählten Tauchpumpe montiert und kann entlang der Führungsstangen in den Pumpensumpf abgesenkt werden.
Lieferumfang
Produkt Wasteline Pro besteht aus: Kunststoffgrube inkl. einer Hülse Durchdringung 110 mm.
Bestellinformationen
| Artikelnr. | Produktbeschreibung | Preisgruppe |
| 407220 | Wasteline Pro 750 Liter | 3 |
| 407221 | Wasteline Pro 1.000 Liter | 3 |
| 407222 | Wasteline Pro 1.100 Liter | 3 |
| 407223 | Wasteline Pro 1.375 Liter | 3 |
| 407224 | Wasteline Pro 1.450 Liter | 3 |
| 407226 | Wasteline Pro 2.000 Liter | 3 |
| 407189 | Pompput Wasteline Pro Anpassung | 3 |
| 402710 | Niveausensor 20 m Kabel | 4 |
| 407194 | Wasteline Easy 1 Set | 3 |
| 407195 | Wasteline Easy 2 Set | 3 |
| 407196 | Wasteline Pro 1 Set | 3 |
| 407198 | Wasteline Pro 2 Set | 3 |
| 407246 | WWM -1 Pumpensteuerung Einzelpumpe 230V | 3 |
| 407240 | WWM -2 Pumpensteuerung Doppelpumpe 230V | 3 |
| 407247 | WWM – 1 Pumpensteuerung Einzelpumpe 400V | 5 |
| 407243 | WWM – 2 Pumpensteuerung Doppelpumpe 400V | 5 |
