| Gewicht | 18 kg |
|---|---|
| Größe | 600 × 600 × 1200 cm |
| Volume (ltr) | |
| Afmetingen in cm | DM 224 |
| Hoogte in cm | 154 |
| Gewicht in kg (2 delen) | 4.085 + 1.605 |
| Max inbouwddiepte in cm | 234 |
Pumpenschacht Beton 5.000 Liter bis 20.000 Liter
Productomschrijving

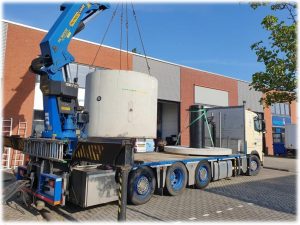

Die Pumpstation Beton besteht aus einem Betonablauf und dem eingebauten Pumpstation Set Pro 1 oder 2. Die Flexoline-Betonabläufe bestehen aus selbstverdichtendem Beton.Die Wände und der Boden bilden ein monolithisches Ganzes. Der Flexoline Pro eignet sich zum Speichern und Pumpen von Abwasser, Fäkalien, Abwasser und Regenwasser.Die Betonpumpstation besteht aus einer Betonwanne und einer Abdeckplatte, die sich in einem Gummiprofil auf der Wanne befindet. An den Ausgang wird das Sumpfset Pro 1 oder Pro 2 angeschlossen. In die Abdeckplatte der Betonpumpstation ist ein PE-Ring eingegossen, der als Schacht dient. Der PE-Ring ist mit einer begehbaren Abdeckung versehen, um bauseitige Verschmutzungen im Pumpensumpf zu vermeiden. Der PE-Ring ragt ca. 8 cm über die Abdeckplatte hinaus. Darüber kann der varitank Innenschaft montiert werden und ist somit für das gesamte varitank Deckelset-Sortiment geeignet.
Einsatzbereich Pumpensumpf Beton

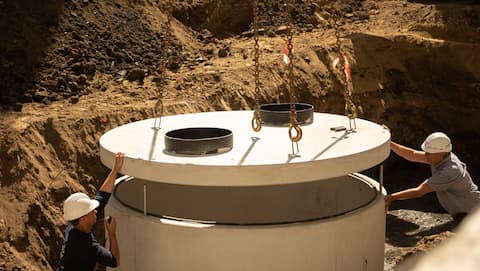

Die Betonpumpstation muss bis zu einer Tiefe eingegraben werden, die von der Höhe der Versorgungsleitungen und der Oberfläche (natürliche Umgebung, öffentliche Kanalisation…) bestimmt wird. Die Betonpumpstation muss für Wartungs- und/oder Räumarbeiten zugänglich sein. Die Betonpumpbrunnen können im Grundwasser platziert werden, sofern genügend Gegengewicht vorhanden ist, um den Auftrieb zu verhindern.
Die GEP-Betonpumpstation ist befahrbar und kann als Version der Klasse B und als Version der Klasse D geliefert werden. (PKW und Schwerverkehr) bei einer Bodenüberdeckung von mindestens 60 cm am Betonpumpensumpf. In den Wänden des Betonpumpenschachtes können je nach Kundenwunsch verschiedene Durchdringungen vorgenommen werden, sodass der Fertigpumpenschacht sitzt wie ein Maßanzug.
Warum eine Betonpumpstation?
Ein Betonpumpwerk ist ein Abwasserschacht mit eingebauter Tauchpumpe, der das zufließende Abwasser oder Regenwasser in ein höher gelegenes Kanalsystem pumpt, Wasserspeicher oder zu einem Druckkanal.
Eine Betonpumpstation kann Regenwasser, fäkalienhaltiges Abwasser, Industrieabwasser oder häusliches Abwasser verarbeiten. Je nach Anwendung, Förderhöhe und Wasserart können verschiedene Arten von Pumpen und Brunnen zum Einsatz kommen.
GEP kann diesen Pumpenschacht mit Beton nach Maß liefern. Diese Individualisierung gilt nicht nur für die Betonpumpstation, sondern auch für Art und Typ der Pumpe. Je nach Förderhöhe, Wasserart und Leistung konstruiert und fertigt GEP einen individuellen Pumpensumpf aus Beton.
Technische Zeichnungen Pumpenschacht Beton 5.000 Liter bis 20.000 Liter
Seitenansicht der Pumpenschacht Beton
OPTIONEN Pumpenschacht Beton
Wasteline Easy 1 Pompput set
Es Wasteline Easy 1 pumpstation
Set beinhaltet das Material und die Montagearbeiten der PE-Verrohrung im gewählten Brunnen einschließlich der Bohrung des Einlasses DN 110, verfügung DN 50 und das elektrische Mantelrohr DN 50. Es Wasteline Easy 1 pumpstation satz besteht aus PE Rohre (50 mm), PE verknüpfunge (50 mm/ 2”) und ein Kugelrückschlagventil. Die PE-Rohre und Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.
Wasteline Easy 2 Pumpenschacht
Das Wasteline Easy 2 Pumpenschacht-Set beinhaltet das Material und die Verlegung der PE-Verrohrung im gewählten Schacht inklusive der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektromantelrohrs DN 50. Das Wasteline Easy 2 Pumpensumpf-Set besteht aus PE Rohre (50 mm ), PE-Kupplungen (50 mm/2”) und 2 Kugelrückschlagventile. Die PE-Rohre und Kugelrückschlagventile werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.
Wasteline Pro 1 Pumpensumpf-Set

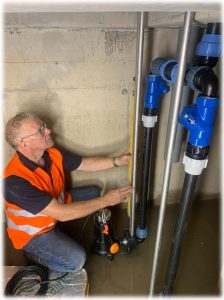

Das Wasteline Pro 1 Sumpfset beinhaltet die Material- und Montagearbeiten eines einzigen geleidesysteem in der ausgewählten Grube inkl. Anschluss des Zulaufs DN 110, Ablauf DN 50 und derElektromantelrohr DN 50. Das Pumpenschacht-Set Wasteline Pro 1 besteht aus PE-Rohren (50 mm), PE Kupplungen (50 mm/2”), 1 Kugelrückschlagventil und 1 Führungsstangensatz. Die Edelstahl-Führungsstangen, Boden- und Wandhalterungen werden im Sumpf montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungskralle wird an der gewählten Tauchpumpe montiert und kann somit entlang der Führungsstangen im Pumpensumpf verbleiben.
Wasteline Pro 2 Pumpensumpf-Set
Das Wasteline Pro 2 Sumpfset beinhaltet das Material und die Montagearbeiten eines doppelten Führungssystems in der gewählten Baugrube inkl. der Bohrung der Zulauf DN 110, Ablauf DN 50 und das Elektromantelrohr DN 50. Das Schachtset Pro 2 besteht aus PE-Rohren (50 mm), PE-Kupplungen (50 mm/2”), 2 Kugelrückschlagventilen und 2 Führungsstangen-Sets. Die Edelstahl-Führungsstangen, Boden- und Wandhalterungen werden im Sumpf montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungskralle wird an der gewählten Tauchpumpe montiert und kann somit entlang der Führungsstangen im Pumpensumpf verbleiben.
Lieferumfang Pumpensumpf Beton
Lieferumfang Pumpensumpf Beton
Für die Pumpensümpfe ist eine große Auswahl an Abdeckungen erhältlich, siehe die Varitank-Abdeckungen von GEP.
Bestelldaten Pumpensumpf Beton
| Artikelnr. |
Produktbeschreibung |
Preisgruppe
|
| 403441 | Betonzisterne 5.000 L Klasse D | 8 |
| 403442 | Betonzisterne 6.750 L Klasse D | 8 |
| 403444 | Betonzisterne 7.500 L Klasse D | 8 |
| 403443 | Betonzisterne 7.500 L Klasse D flaches Modell | 8 |
| 403445 | Regenwasser Betonzisterne 10.000 Liter Klasse D | 8 |
| 403446 | Regenwasser Betonzisterne 11.500 Liter Klasse D | 8 |
| 403447 | Regenwasser Betonzisterne 13.000 Liter Klasse D | 8 |
| 403448 | Beton Zisterne Regenwasser 20.000 liter Klasse D | 8 |
| 407195 | Wasteline Easy 2 Pumpstationsset | 3 |
| 407196 | Wasteline Pro 1 pompputset | 3 |
| 407198 | Wasteline Pro 2 Pumpen Hebeschacht-Set | 3 |
| 407246 | WWM-1 Pumpcontrol – 230v | 3 |
| 407247 | WWM-1 Pumpcontrol krachtstroom 0,55 – 7,5 KW | 5 |
| 407243 | WWM-2 Pumpensteuerung 400 V (0,55 – 7,5 KW) | 5 |
GEP liefert auch Pumpenschachte aus Kunststoff, siehe Pumpstation Wasteline
