| Gewicht | 65 kg |
|---|---|
| Größe | 124 × 124 × 111 cm |
| Volume (ltr) | |
| Hoogte (mm) | |
| Diameter Ø (mm) | |
| Gewicht in kg (excl. pompen|) | 65 |
| Materiaal behuizing |
Abwasser Pumpenschacht Kunststoff Wasteline 1.000 und 2.000 liter
Produktbeschreibung
Die Pumpenschacht Kunststoff Wasteline ist eine Kunststoffpumpstation für Abwasser aus PE. Die Kunststoffgrube ist zum Speichern und Abpumpen von Regenwasser, Schmutzwasser und fäkalienhaltigem Abwasser geeignet. Am oberen Ende des Pumpstation Kunststoff Wasteline befindet sich ein Mannloch von 60 cm und ein PE-Ring, der ca. 8 cm übersteht. Darüber kann der Varitank-Innenschacht montiert werden, wodurch der Pumpenschacht Kunststoff Wasteline für das gesamte Varitank-Deckelset-Sortiment geeignet ist.
Anwendungsbereich Pumpenschacht Kunststoff Wasteline
Der Schacht muss bis zu einer Tiefe eingegraben werden, die von der Höhe der Versorgungsleitungen und der Verarbeitung (natürliche Umgebung, öffentliches Abwassersystem …) bestimmt wird. Pumpenschacht Kunststoff Wasteline muss für Wartungs- und/oder Räumarbeiten zugänglich sein. 2/3 der Pumpenschacht können im Grundwasser platziert werden, sofern genügend Gegengewicht vorhanden ist, um den Auftrieb zu verhindern. Die Pumpenschacht Kunststoff Wasteline kann eine Verkehrslast (Klasse B-125 KN) tragen, sofern auf der Pumpenschacht Kunststoff Wasteline eine Bodenüberdeckung von mindestens 60 cm vorhanden ist. Die Bodenbedeckung über der Grube beträgt maximal 120 cm. Abweichende Abmessungen können auf Kundenwunsch realisiert werden.
Warum ein Pumpenschacht Kunststoff Wasteline?
Ein Pumpenschacht Kunststoff Wasteline ist ein Pumpenschacht mit eingebauter Tauchpumpe, der das zufließende Abwasser oder Regenwasser zu einer höher gelegenen Kanalisation, einem Wasserspeicher oder zu einem Druckkanal pumpt. Ein Pumpenschacht Kunststoff Wasteline kann Regenwasser, fäkalienhaltiges Abwasser, Industrieabwasser oder häusliches Abwasser Pumpen. Je nach Anwendung, Förderhöhe und Wasserart können verschiedene Arten von Pumpen und Brunnen zum Einsatz kommen. GEP kann diesen Pumpenschacht Kunststoff Wasteline auf Maß liefern. Diese Individualisierung betrifft nicht nur den Pumpenschacht, sondern auch Art und Typ der Pumpe. Je nach Fallhöhe, Wasserart und Fassungsvermögen konstruiert und fertigt GEP einen Pumpenschacht Kunststoff Wasteline nach Maß.
Technische Zeichnungen Pumpenschacht Kunststoff Wasteline
OPTIONEN Abwasser Pumpenschacht Kunststoff Wasteline

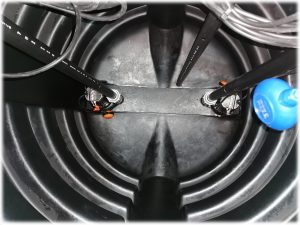

Wasteline Easy 1 Satz
Das Set Wasteline Easy 1 beinhaltet das Material und die Verlegung der PE-Rohre im ausgewählten Schacht, inklusive der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektromantelrohrs DN 50. Das Set Wasteline Easy 1 besteht aus PE-Rohren (50 mm), PE-Kupplungen (50 mm/2”) und einem Kugelrückschlagventil. Die PE-Rohre und Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.
Wasteline Easy 2-Set
Das Wasteline Easy 2-Set beinhaltet das Material und die Verlegung der PE-Rohre im ausgewählten Schacht, einschließlich der Bohrung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektromantelrohrs DN 50. Das Wasteline Easy 2-Set besteht aus PE-Rohren (50 mm), PE-Kupplungen (50 mm/2”) und 2 Kugelrückschlagventile. Die PE-Rohre und Kugelrückschlagventile werden zwischen dem Ablauf DN 50 und der gewählten Tauchpumpe angeschlossen.
Tauchpumpe. Wasteline Pro 1 Set
Das Set Wasteline Pro 1 umfasst das Material und die Installation eines Einzelführungssystems in der ausgewählten Grube, einschließlich der Verbindung des Zulaufs DN 110, des Ablaufs DN 50 und des Elektromantelrohrs DN 50. Das Set Wasteline Pro 1 besteht aus PE-Rohren ( 50 mm), PE-Kupplungen (50 mm/2”), 1 Kugelrückschlagventil und 1 Führungsstangensatz. Die Edelstahl-Führungsstangen, Boden- und Wandhalterungen werden in der Grube montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungsklaue wird an der ausgewählten Tauchpumpe montiert und kann so entlang der Führungsstangen in den Schacht abgesenkt werden.

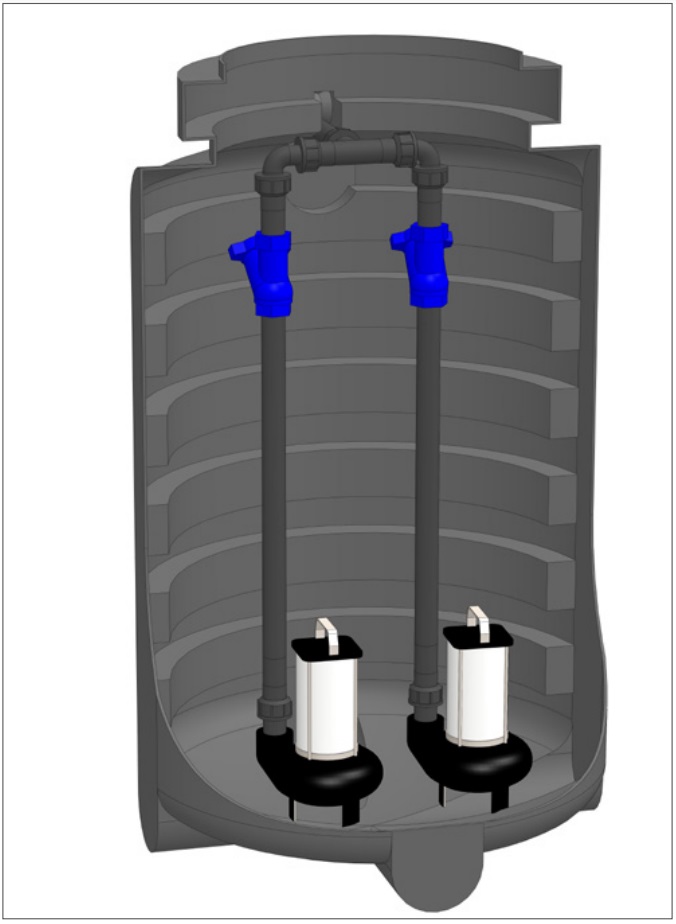

Wasteline Pro 2-Set
Das Set Wasteline Pro 2 beinhaltet das Material und den Einbau eines Doppelführungssystems in der ausgewählten Grube inkl. Bohrung des Zulaufs DN 110, Ablauf DN 50 und des Elektromantelrohrs DN 50. Das Set Pro 2 besteht aus PE-Rohren (50 mm ), PE-Kupplungen (50 mm/2”), 2 Kugelrückschlagventile und 2 Führungsstangensätze. Die Edelstahl-Führungsstangen, Boden- und Wandhalterungen werden in der Grube montiert. Die PE-Rohre und das Kugelrückschlagventil werden zwischen dem Ablauf DN 50 und dem unteren Befestigungswinkel angeschlossen. Die Führungskralle wird an der gewählten Tauchpumpe montiert und kann somit entlang der Führungsstangen im Pumpensumpf verbleiben.
Lieferumfang
Produkt Wasteline Pro besteht aus: Kunststoffablauf inkl. einer 110 mm Muffendurchführung.
Bestelldetails Pumpenschacht Kunststoff Wasteline
| Artikelnr. | Productbeschrijving | Prijsgroep |
| 407131 | Pumpenschacht Kunststoff Wasteline 1.000 Liter | 3 |
| 407132 | Pumpenschacht Kunststoff Wasteline 2.000 Liter | 3 |
| 403639 | Lochsäge 110 mm für Pumpensumpf aus Kunststoff | 3 |
| 407189 | Pumpensumpf Wasteline Pro Anpassung | 3 |
| 402710 | Drucksensor 20 m | 4 |
| 407194 | Wasteline Easy 1 Set | 3 |
| 407195 | Wasteline Easy 2 Set | 3 |
| 407196 | Wasteline Pro 1 Set | 3 |
| 407198 | Wasteline Pro 2 Set | 3 |
| 407246 | WWM -1 Pumpensteuerung Einzelpumpe 230V | 3 |
| 407240 | WWM -2 Pumpensteuerung der Doppelpumpe 230V | 3 |
| 407247 | WWM – 1 Pumpensteuerung Einzelpumpe 400V | 5 |
| 407243 | WWM – 2 Pumpensteuerung der Doppelpumpe 400V | 5 |
