| Gewicht | 6650 kg |
|---|---|
| Größe | 330 × 240 × 197 cm |
| Volume (ltr) | |
| Lengte (mm) | |
| Breite (mm) | |
| Hoogte (mm) | |
| Gewicht (kg) | |
| Max. diepte (mm) | |
| Verkeersklasse |

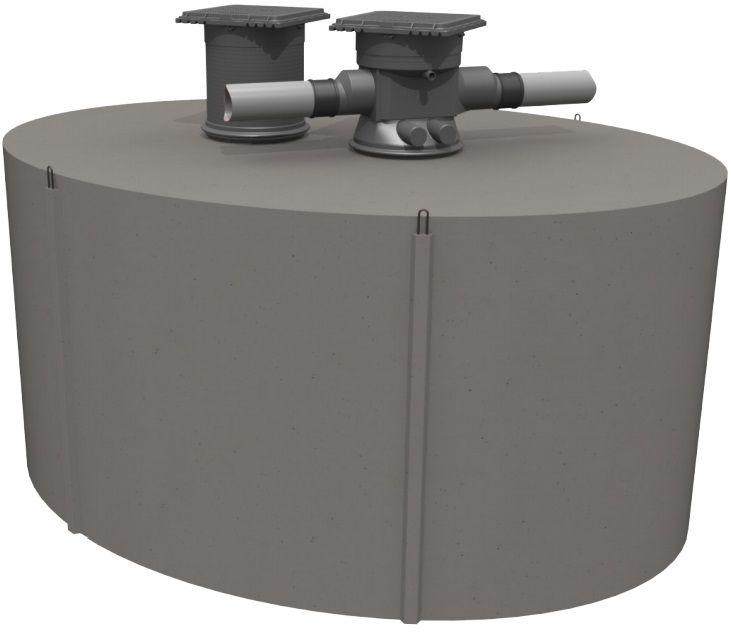

Regenwaterput beton 10.000 liter met ingebouwd regenwaterfilter tot 1.650m² dakoppervlak

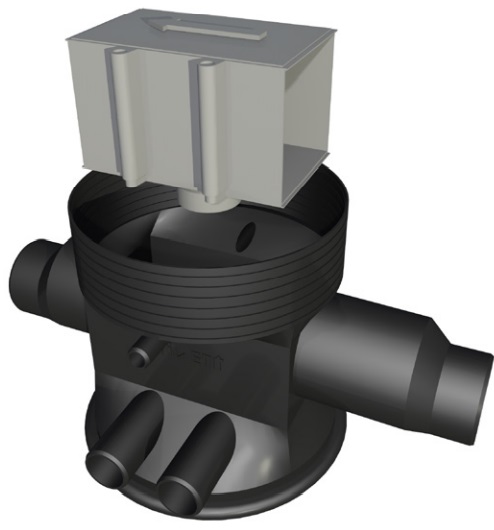

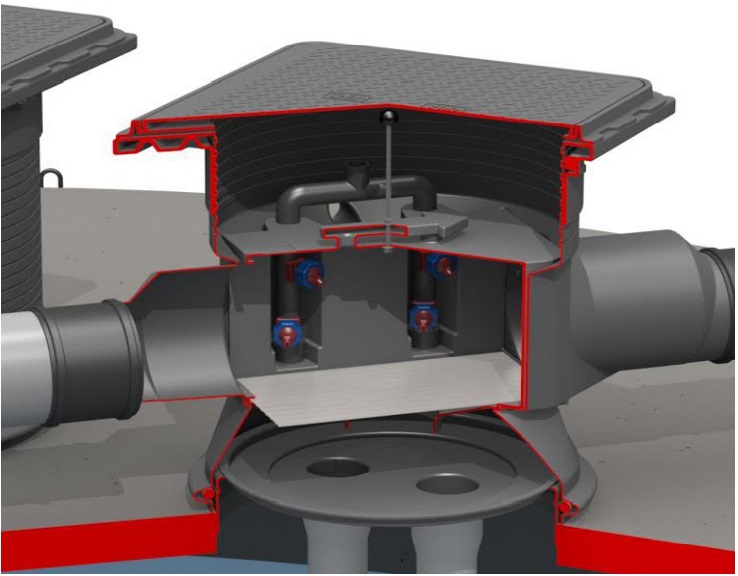

De Flexoline Varitank 1.650 bestaat uit een betonnen regenwaterput, een mangatschacht en Varitank filterschacht 450. De wanden en bodem van de regenwaterput vormen een monolithisch geheel. Dus de regenwaterput is uit één stuk, dus geen kans op lekkages bij kieren en randen. De Flexoline regenwaterput is geschikt voor het opslaan van regenwater. De regenwaterput bestaat uit een betonnen kuip en een dekplaat. Deze dekplaat is op de kuip van de regenwaterput gelijmd. In de dekplaat zijn twee stuks PE ringen ingestort die dienen als mangat en filterschacht. De ringen steken ca. 8 cm boven de dekplaat uit, hierop dient het Varitank filter gemonteerd te worden. Deze bestaat uit een filterschacht van PE, een ingebouwd Trident regenwaterfilter, filtersproeiers en een Trident filterplaat van roestvast staal voorzien van driehoekige lamellen die haaks op de waterstroom staan. De afstand tussen de lamellen van het regenwaterfilter is ca. 0,5 mm. Doordat de lamellen enkele graden gekanteld zijn, wordt het regenwater afgeremd en naar de regenwaterput afgevoerd. Bij hevige regen zal het overtollige regenwater direct via de Trident filterplaat wegstromen en het achtergebleven vuil wegspoelen. De regenwaterput met Varitank filter is verkeersklasse A belastbaar. (beloopbaar) Het Trident regenwaterfilter is dankzij de uitneembare filterbox volledig uitneembaar zodat het regenwaterfilter goed toegankelijk is voor inspectie en onderhoud.
Toepassingsgebied

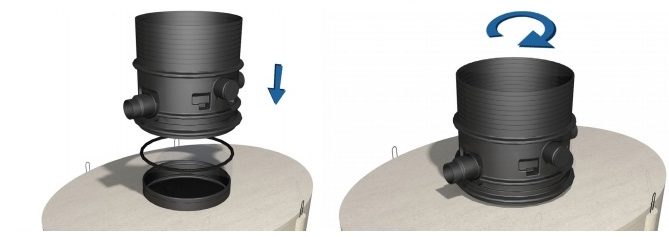

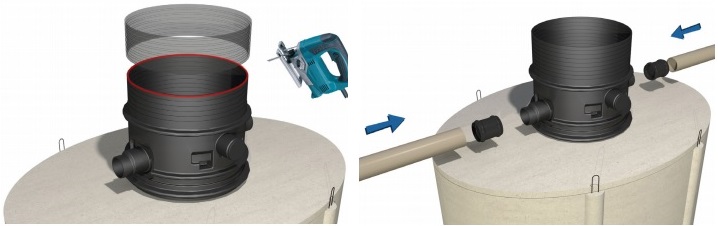

De regenwaterput moet op een bepaalde diepte worden ingegraven, afhankelijk van het niveau van de HWA-buizen en het maaiveld. De regenwaterput moet toegankelijk blijven voor onderhoud. Gronddekking is maximaal 80 cm. Bij meer gronddekking of hogere statische belastingen, dient een verdeelplaat van gewapend beton op de regenwaterput worden aangebracht. Of men kan direct een zwaardere uitvoering regenwaterput toepassen. Het Varitank regenwaterfilter 1650 is geschikt voor het filteren van regenwater afkomstig van daken met een maximaal dakoppervlak tot 1.650 m². De filterschacht wordt op de PE ring van de put geplaatst en afgesloten met een rubber ring. De schacht is 360 graden draaibaar om de aansluiting van het leidingwerk te vereenvoudigen en is op elke gewenste hoogte in te korten of op te hogen middels PE opzetstukken. Het verval tussen aan- en afvoer van het regenwater is ca. 12 mm.

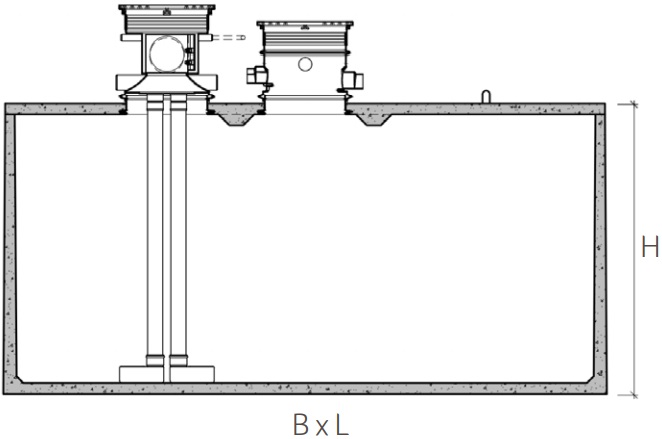

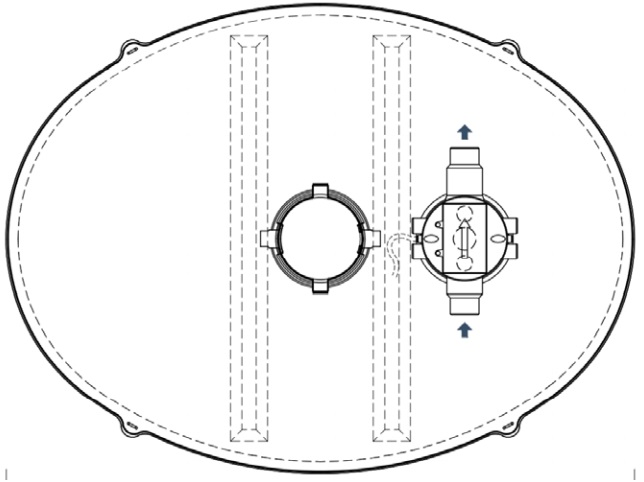

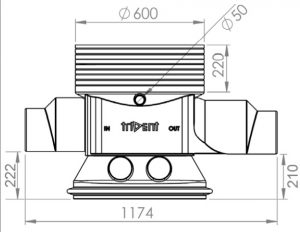

Technische tekeningen Flexoline 1.650 regenwaterput
PRODUKTBESCHREIBUNG
Der Flexoline Varitank 1650 besteht aus einer monolithischen Betonzisterne, einem Varitank Trident 1650 Regenwasserfilter sowie einem separatem Einstiegsschacht zur Revision des Tanks. Der Beton ist monolithisch und somit zu 100% wasserdicht. Die Flexoline Regenwasserzisterne eignet sich ideal zur Speicherung von Regenwasser.
Auf den beiden Öffnungen der Betonabdeckplatte wird der Varitank Trident 1650 Regenwasserfilter sowie das Varitank Verlängerungselement zur Revision des Tanks plaziert. Mittels einer speziellen Gummidichtung sind die geschaffenen Übergange gegen nicht drückendes Wasser dicht. Zudem sorgen Filterschacht und Verlängerungselement für die nötige Erdüberdeckung hinsichtlich der Frostsicherheit. Das Filtersieb des Trident 1650 besteht aus speziellen dreieckigen Lamellen zwischen denen ca. 0,5 mm Abstand besteht. Diese speziellen dreieckigen Lamellen sind um einige Grad geneigt, womit das gefilterte Regenwasser mittels Kapilarwirkung direkt in den Tank geleitet wird. Bei Starkregenereignissen dient das überschüssige Regenwassers des
Tanks zudem zur Reinigung der Siebfläche. Der Trident 1650 verfügt zudem über eine Box, die herausnehmbar ist und in welcher das Filtersieb sitzt.
ANWENDUNGSGEBIET
Der Tank wird in der Regel in einer bestimmten Tiefe vergraben, abhängig von der Position der verschieden Zu- und Ablaufrohre im Boden. Der Tank sollte für die Wartung zugänglich bleiben. Die Bodenüberdeckung beträgt 80 cm. Bei tieferer Einbausituation oder höheren statischen Belastungen muss eine Enlastung mit einem passenden Abschluss des Schachts erstellt werden.
Der Varitank-Filter eignet sich zum Filtern des Regenwasser von Dachflächen mit einer maximalen Größe von 1650 m². Der Höhenversatz zwischen Zu- und Ablauf beträgt lediglich 12 mm
OPTIONEN
Varitank Trident 1.650 Anschluss-Set für Sprühregner Der Düsenverbindungssatz besteht aus PE-Befestigungsmaterial für die Kupplung zwischen Filterbox und Filterschacht, so dass die Box herausnehmbar bleibt.
Zeitgesteuerte automatische Filterreinigung 1” Durch diese Zeitsteuerung wird eine automatische Filterreinigung in einstellbaren Perioden ermöglicht.
Varitank Verlängungselement 60 cm Der Schacht mit dem mitgelieferten Dichtring kann auf den Filter montiert werden. Die Welle kann leicht gekürzt werden. Jede Art von Varitank-Deckel kann somit auf beliebiger Höhe mit dem Bodenniveau gleichgesetzt werden.
Herausnehmebügel für Filterbox Wenn die Einbausituation dazu führt das der Filter relativ tief unter dem Erdniveau liegt, ist die Herausnahmebügel für die Filterbox eine ideale Lösung, um diese schnell und einfach hochziehen zu können.
Rückstaualarm für Trident Filter Der Überlauf kann mit einem Sensor versehen werden, der einen Rückstau meldet. Dieser Sensor kann beispielsweise mit einem IRM-Regenwassersystem verbunden werden, der bei Rückstaumeldung die Anlage automatisch auf Trinkwasserversorgung umstellt. Somit wird eine Verschmutzung
der sanitären Anlagen, Pumpen und Schläuche durch das verunreinigte
Wasser des Überlaufs verhindert. Varitank Deckel-Sets Jeder Varitank-Filter hat eine große Auswahl an Deckeln in den Verkehrsklassen A, B und D. Weitere Informationen finden Sie hierfür auf der Seite mit Sie hierfür auf der Seite mit unseren verschiedenen Varitank Deckel-Sets.

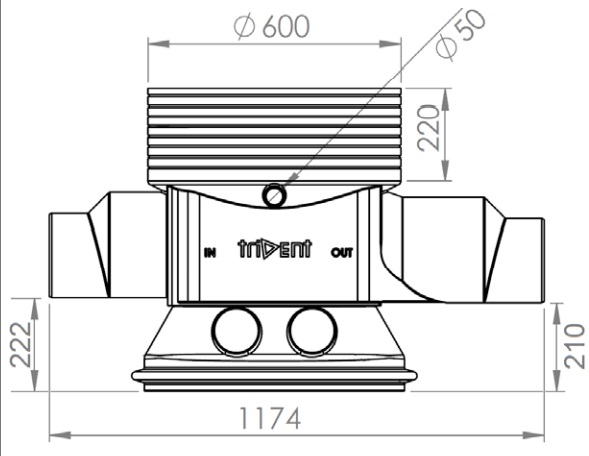

Technische schema’s
LIEFERUMFANG
Das Produkt besteht aus: einer Betonzisterne mit Kunststoff Varitank Trident 1650, einem Verlängerungsschacht, die Betonzisterne ist mit mit vier Hebeschlaufen
zum Versatz versehen, Kunststoffabdeckungen, Gummiringe, Schmiermittel, teleskopischer Rohrverlängerung, Beruhigtem Zulauf und Leerrohranschluss
für Saug- und/oder Druckleitungen.
BESTELLDATEN
| Art.-Nr. | NAME | PG |
| 403342 | Varitank Flexoline 1.650 – 15.000 Liter Klasse A schmal | 8 |
| 403344 | Varitank Flexoline 1.650 – 20.000 Liter Klasse A schmal | 8 |
| 403347 | Varitank Flexoline 1.650 – 15.000 Liter Klasse B schmal | 8 |
| 403348 | Varitank Flexoline 1.650 – 20.000 Liter Klasse B schmal | 8 |
| 403349 | Varitank Flexoline 1.650 – 13.750 Liter Klasse D | 8 |
| 403350 | Varitank Flexoline 1.650 – 20.000 Liter Klasse D | 8 |
| 401213 | Sprühreiniger-Set für Trident 1.650 Filter | 2 |
| 401251 | Zeitgesteuerte automatische Filterreinigung 1” | 2 |
