| Gewicht | 170 kg |
|---|---|
| Größe | 240 × 240 × 88 cm |
| Volume (ltr) | |
| Lengte (mm) | |
| Breite (mm) | |
| Hoogte (mm) | |
| Gewicht (kg) |

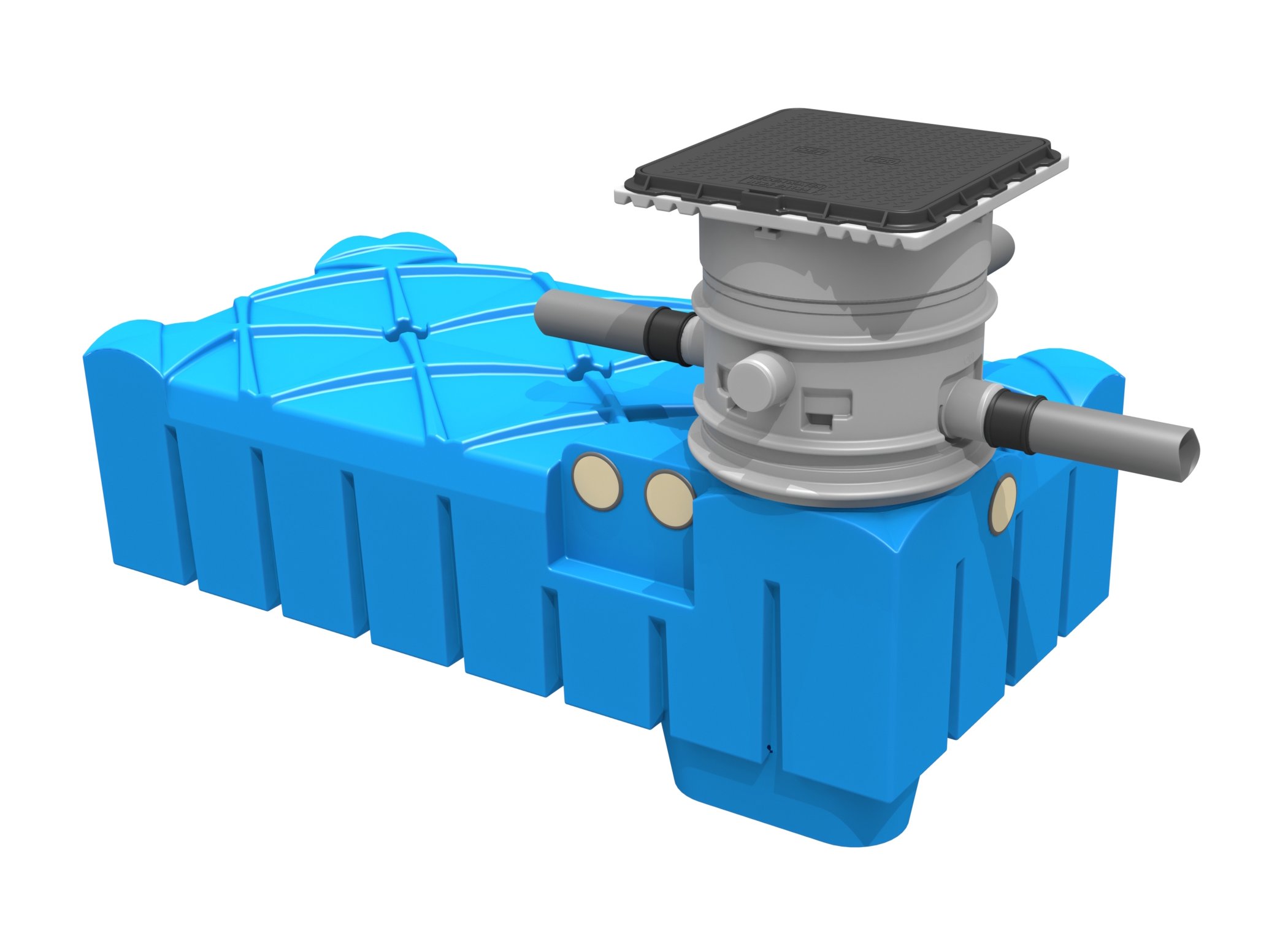

FLATLINE VARITANK 325 Regenwassertank aus PE mit integriertem Regenwasserfilter
PRODUKTBESCHREIBUNG

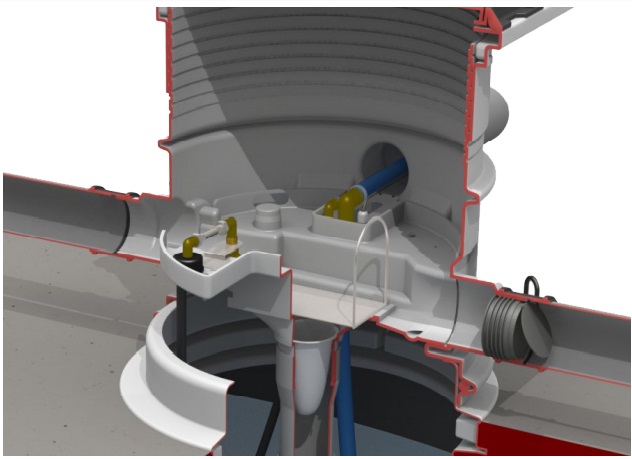

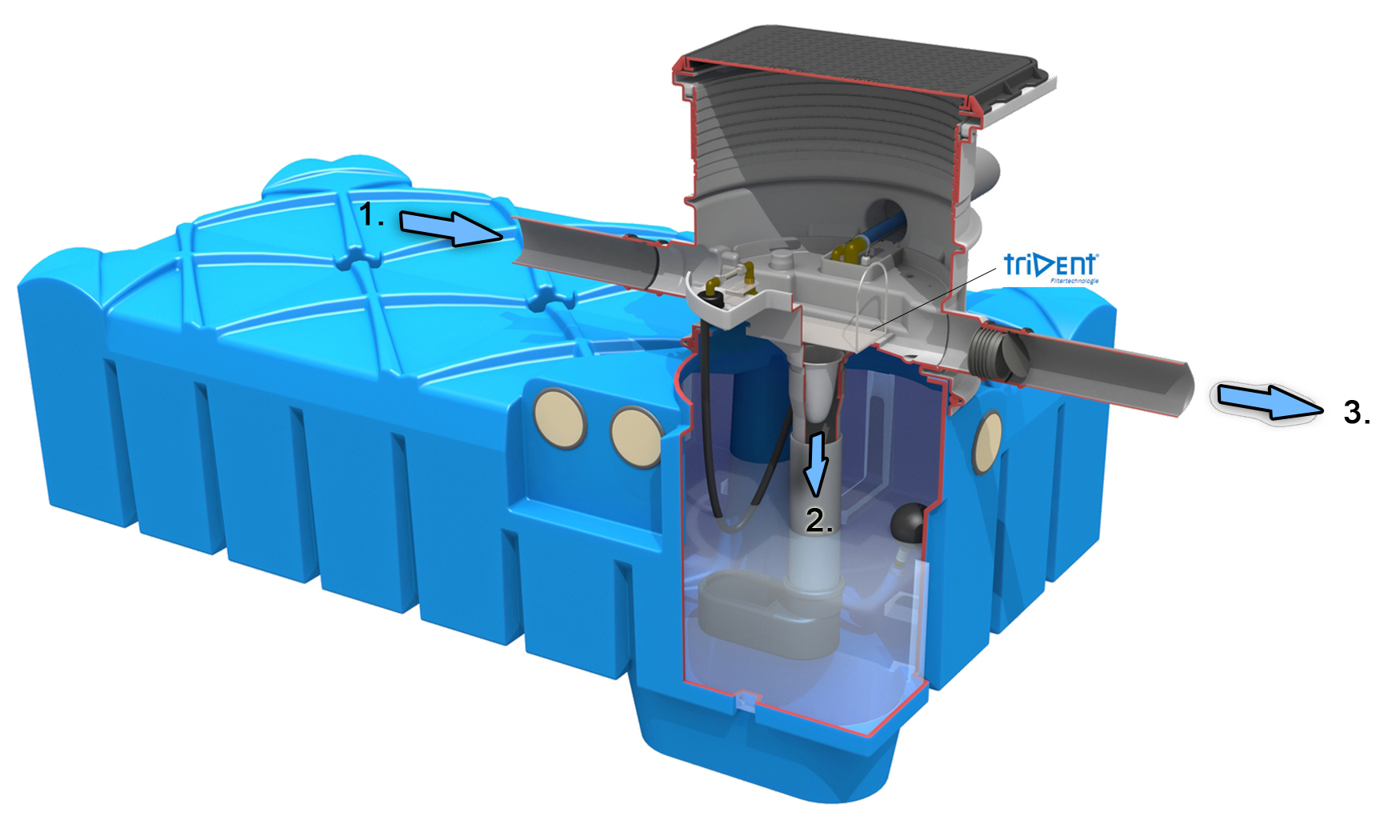

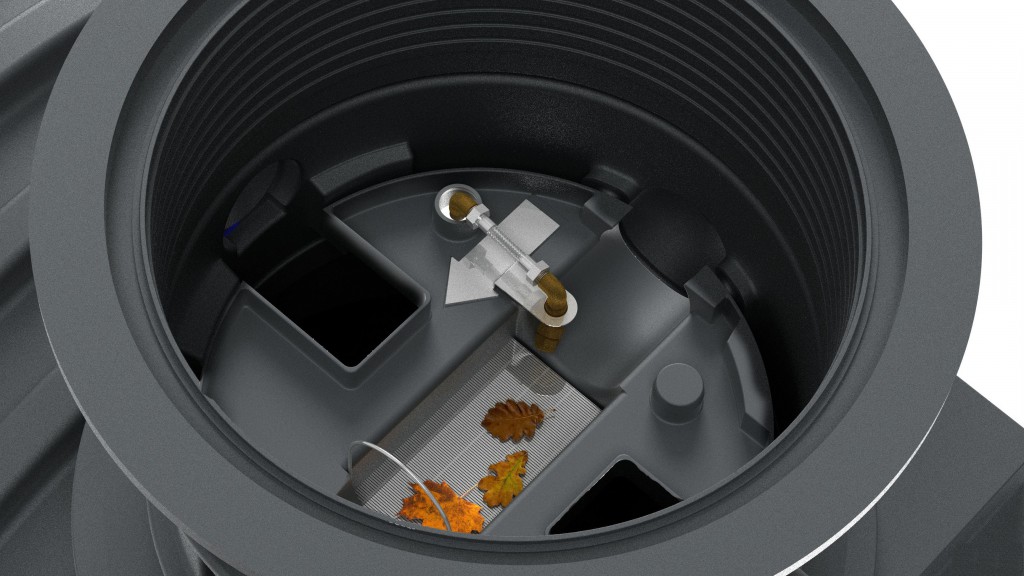

Der Flatline Varitank 325 besteht aus einem PE-Flachtank und einem Varitank-Filterschacht 325. Der PE-Behälter ist monolithisch und somit zu 100% wasserdicht. Der Flatline Regenwassertank eignet sich ideal zur Speicherung von Regenwasser. Auf den Behälterhals wird der Varitank Filterschacht plaziert. Mittels einer speziellen Gummidichtung ist der geschaffene Übergang gegen nicht drückendes Wasser dicht. Der Filterschacht sorgt zudem für die nötige Erdüberdeckung hinsichtlich der Frostsicherheit. Der Varitank Filterschacht aus PE, verfügt zudem über eine separte Ebene in der ein Trident-Filtersieb integriert ist. Das Trident Filtersieb besteht aus speziellen dreieckigen Lamellen zwischen denen ca. 0,5 mm Abstand
besteht. Diese speziellen dreieckigen Lamellen sind um einige Grad geneigt, womit das gefilterte Regenwasser mittels Kapilarwirkung direkt in den Tank geleitet wird. Die Filterebene ist außerdem mit zwei Überlaufrinnen ausgestattet, damit überschüssiges Regenwasser schnell abfließen kann. Bei Starkregenereignissen dient das überschüssige Regenwasser zudem zur
Reinigung der Siebfläche. Die Filterebene ist komplett herausnehmbar, so dass der Behälter für Inspektion und Wartung zugänglich bleibt.
ANWENDUNGSGEBIET
Der PE-Behälter wird in der Regel in einer bestimmten Tiefe vergraben, abhängig von der Position der verschieden Zu- und Ablaufrohre im Boden. Der Tank sollte für die Wartung zugänglich bleiben. Die Bodenüberdeckung beträgt in der Regel, aufgrund der empfohlenen Frostsicherheit, ca. 80 cm. Die Flatline Varitanks sind beständig gegen Grundwasser (bis 50 cm) sowie Klasse B befahrbar. Die Flatline Tanks können für bis zu 150 cm Erdüberdeckung verwendet werden. Mit der speziellen Schwimmerschalter Garnitur von GEP, sowie dem integrierten
Pumpensumpf, ist eine optimale Ausnutzung des Behältervolumens möglich

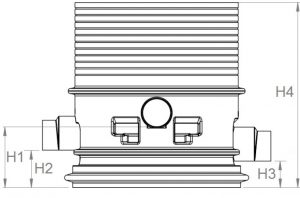

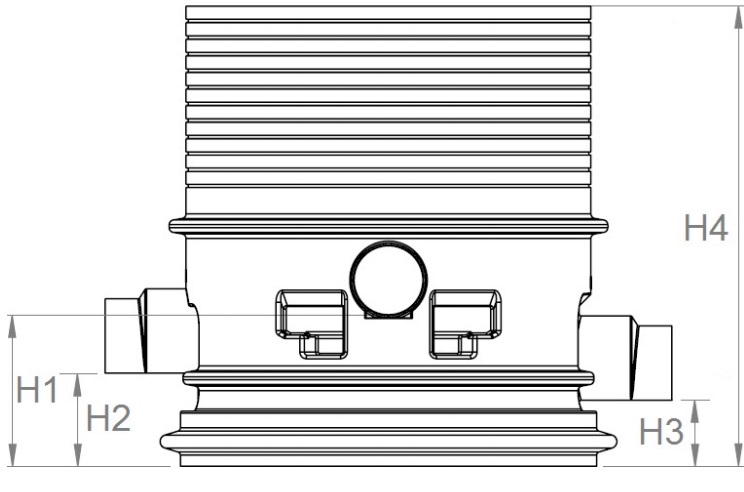

TECHNISCHE ZEICHNUNGEN
OPTIONEN
Sprüh-Set für Varitank Filter 325 Zisternenfilter

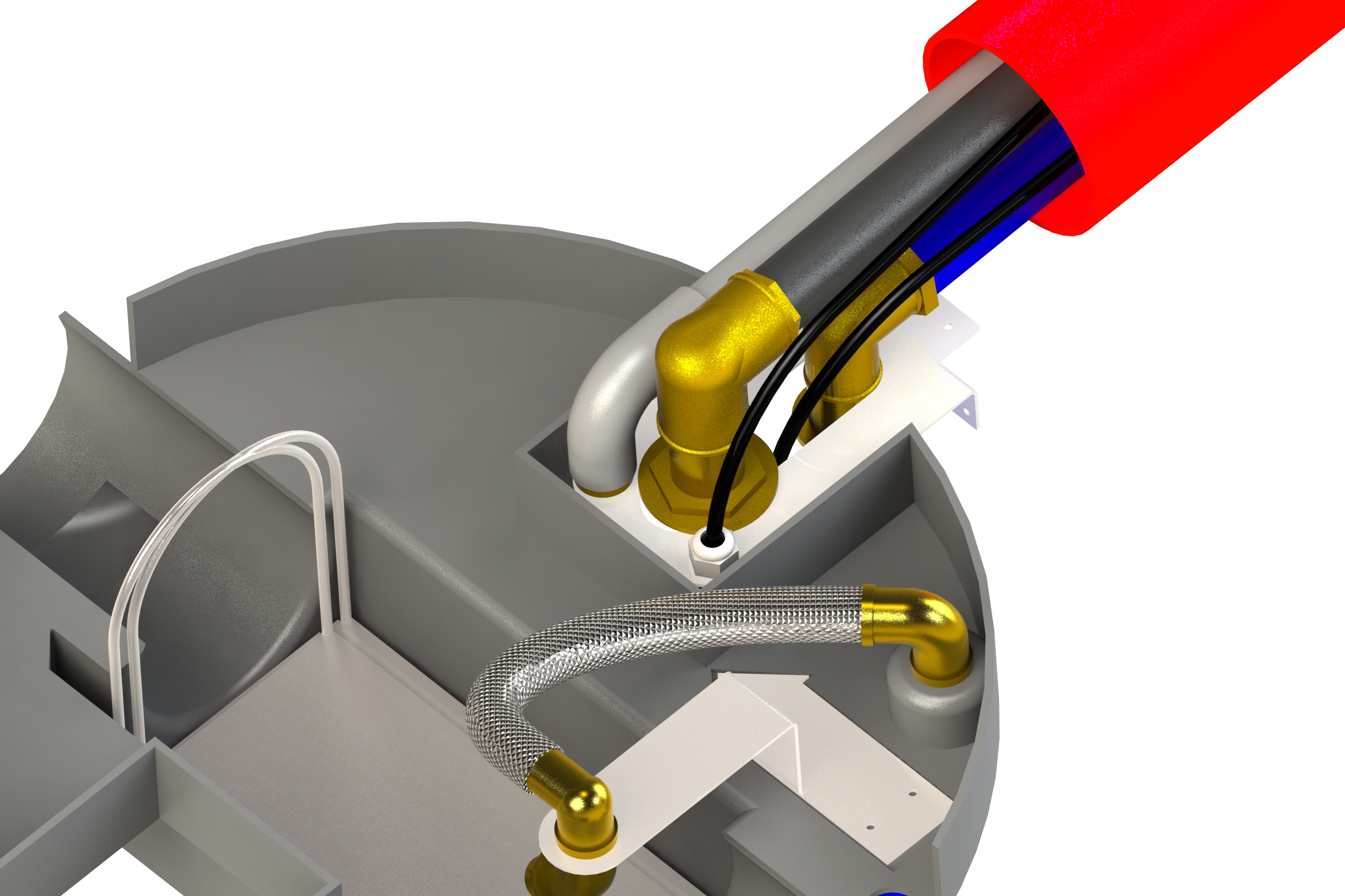

Der Sprühreiniger ermöglicht eine einfache und automatische Reinigung der Filterfläche. Diese erfolgt durch einen druckvollen Sprühstrahl auf die Filteroberfläche, so dass der Schmutz gelöst und weitergespült wird.
Zeitgesteuerte automatische Filterreinigung
Durch diese Zeitsteuerung wird eine automatische Filterreinigung in einstellbaren Perioden ermöglicht.
Zusätzlicher Fein-Filter
Der zusätzliche Fein-Filter kann unterhalb der Edelstahlfilterfläche installiert werden. Er wird dort eingesetzt, wo besonders hohe Anforderungen an das gefilterte Wasser gestellt werden.
Rückstaualarm
Der Überlauf kann mit einem Sensor versehen werden, der einen Rückstau meldet. Dieser Sensor kann beispielsweise mit einem IRM-Regenwassersystem verbunden werden, der bei Rückstaumeldung die Anlage automatisch auf Trinkwasserversorgung umstellt. Somit wird eine Verschmutzung der sanitären Anlagen, Pumpen und Schläuche durch das verunreinigte
Wasser des Überlaufs verhindert.
Varitank Verlängungselement 60 cm
Der Schacht mit dem mitgelieferten Dichtring kann auf den Filter montiert werden. Die Welle kann leicht gekürzt werden. Jede Art von Varitank-Deckel kann somit auf beliebiger Höhe mit dem Bodenniveau gleichgesetzt werden.
Rückschlagklappe für Trident 150 Zisternenfilter
Die Rückschlagklappe kann im Ablauf des Filters zum Kanal platziert werden. Die Klappe ist passend für DN 100 Rohre. Die Klappe reduziert das Risiko eines Rückflusses vom Kanal in den Tank. Material Polypropylen schwarz, Manschette aus flexiblem Gummi.
Untenverbindung-Set 50mm
Set zur Verbindung von zwei Flatline Regenwassertanks. Das Set besteht aus zwei Tankdurchführungen und Klemmverschraubungen für eine 50 mm Verbindung. Das Rohr ist im Lieferumfang nicht enthalten.
spezielles Ansaugset für Flatline Tanks
Ansaug-Set zur optimalen Nutzung des Tankinhaltes. Ausgestattet mit Saugkorb, Rückschlagventil, Übergangsverschraubung 1“, Revionsdraht, Schwimmerschalter mit geringer Schalthysterese.
Varitank Deckel-Sets
Jeder Varitank-Filter hat eine große Auswahl an Deckeln in den Verkehrsklassen A, B und D. Weitere Informationen finden Sie hierfür auf der Seite mit unseren verschiedenen Varitank Deckel-Sets.
Technische schema’s
LIEFERUMFANG
Produkt besteht aus: Flatline Regenwassertank, Varitank Filterschacht mit zusätzlicher Ebene, einfachem Kunststoffdeckel, Gummidichtring, Gleitmittel, teleskopischer Verlängerung, Beruhigtem Zulauf und Edelstahl Filtersieb mit Bügel zum herausnehmen.
Bestelgegevens
| Art.-Nr. | NAME | PG |
| 403101 | Flatline Varitank 325 – 1.500 Liter | 3 |
| 403102 | Flatline Varitank 325 – 3.000 Liter | 3 |
| 403103 | Flatline Varitank 325 – 5.000 Liter | 3 |
| 403104 | Flatline Varitank 325 – 7.500 Liter | 3 |
| 401152 | Sprühreiniger-Set für Varitank Filter 325 | 2 |
| 401155 | automatische zeitgesteuerte Filterreinigung 1/2” | 2 |
| 401157 | zusätzlicher Fein-Filter | 2 |
| 401158 | Rückstaualarm für Trident Filter | 2 |
| 403512 | Varitank Verlängerungselement 60 cm | 2 |
