| Vermogen (W) | |
|---|---|
| Max. capaciteit m³/h | 3,6 |
| Max. druk (Bar) | |
| Gewicht (leeg) in kg | 28 |
| Temperatuur (°C) | |
| Condensator in μF | 20 |

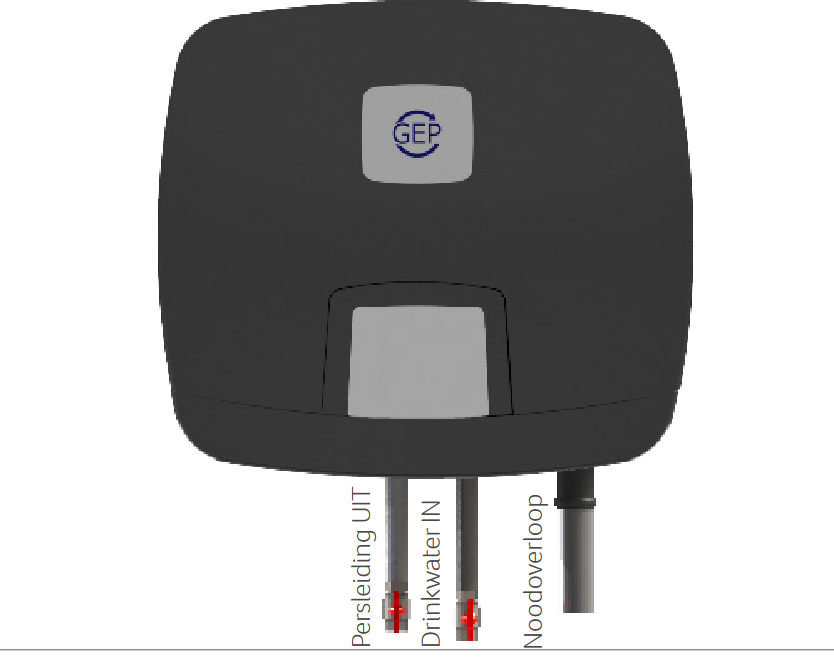

| Aansluiting UIT | 1’’ bi |
| Aansluiting IN | 3/4” bi |
| Lengte L in mm | 662 |
| Hoogte H in mm | 596 |
| Diepte D in mm | 365 |
| Toerental in mm | 2.900 |
| Volume breaktank (ltr) |

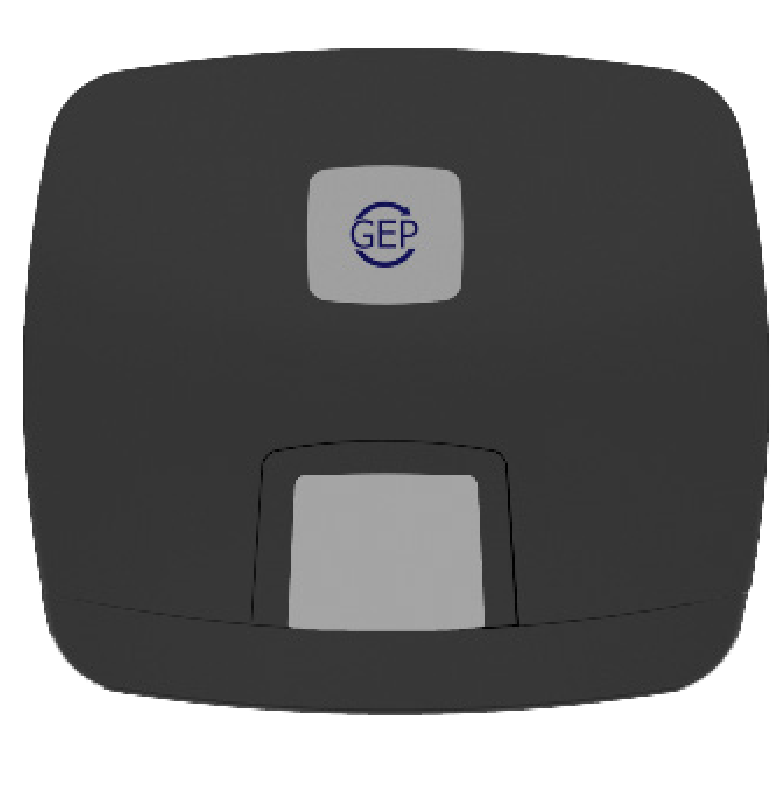

Systemtrenner Kategorie 5 AB Break 5
Sicherheitsstandard der Trinkwasserversorgung
Das Design, die Anschlüsse und das Volumen eines Systemtrenner Kategorie 5 können je nach Typ stark variieren. Am wichtigsten sind jedoch die gesetzlichen Anforderungen, die der Systemtrenner Kategorie 5 AB Break erfüllen muss. Diese werden von den Wasserversorgungsunternehmen vorgeschrieben und sind in der europäischen technischen Wasserversorgungsnorm EN1717 festgelegt.
Das Volumen des Zwischenbehälters wird nicht nur durch die Entnahmestellen und die Pumpe, sondern vor allem durch die Trinkwasserversorgung bestimmt. Diese wiederum ist abhängig von Wasserdruck, Rohrdurchmesser und Füllventil. Auch in dieser Hinsicht ist es also wichtig, die Anlage richtig zu dimensionieren und zu berechnen. GEP unterstützt Sie gerne dabei.
Der Systemtrenner Kategorie 5 AB besteht neben einem Trinkwasseranschluss auch aus einer Kreiselpumpe, die hinter dem Zwischenbehälter für den erforderlichen Wasserdruck sorgt. Die Art der Pumpe hängt von der Anzahl und Art der Entnahmestellen ab. (Wasserhähne, Viehtränke, Sprinkler etc.) Eine gute Kalkulation durch einen Fachmann ist also notwendig. Eine zu kleine Pumpe produziert zu wenig Druck und Wasser, eine zu große Pumpe führt zu unnötigem Energieverbrauch und einer zu hohen Investition.
Die Euronorm EN 1717 trägt den offiziellen Titel „Schutz des Trinkwassers vor Verunreinigungen” in Trinkwasser-Installationen und allgemeine Anforderungen an Sicherheitseinrichtungen zur Verhinderung der Verunreinigung des Trinkwassers durch Rückfließen“. Diese Norm bezieht sich auf Wasserarten, also die Grenzwerte, innerhalb derer gefährliche Stoffe im Trinkwasser für den menschlichen Gebrauch vorhanden sein dürfen. Trinkwasser ist in der höchster Qualität Flüssigkeitskategorie 1 eingestuft.
Bei Wasser, das die Anforderungen an Trinkwasser nicht erfüllt, wird je nach Gefährdungspotenzial für die menschliche Gesundheit in die Flüssigkeitsklassen zwei bis fünf eingestuft. Die Norm EN 1717 unterscheidet dann eine Reihe von Schutzklassen mit unterschiedlichen Typen. Regenwasser fällt unter Wasser der Kategorie 5 und dafür werden die höchsten Schutzmaßnahmen als Gruppe A oder “freien Auslauf” kategorisiert. Somit dem Systemtrenner AB Break 3 HQ ist somit das Trinkwassernetz vor Verkeimung und Verschmutzung geschützt!
In Deutschland ist diese Norm EN1717 in den technischen Vorschriften für Inneninstallationen festgelegt.
Anwendungsbereich
GEP Systemtrenner Kategorie 5 AB Break 5 können dort eingesetzt werden, wo eine Unterbrechung der Wasserversorgung notwendig oder vorgeschrieben ist. Dazu gehören Schlachthöfe, Krematorien, Zahnarztpraxen, Gartenbewässerung, Bewässerung, Labore, Trinkwassertröge für (Geflügel-)Viehhaltung, Autowaschanlagen, Wäschereien etc. Aber auch Rohrsysteme mit stehendem Wasser wie Sprinkleranlagen, Löschwasser etc. Auch an Orten, an denen Menschen dem Wasser Stoffe zusetzen, wie z. B. Antibiotika, sind Sie verpflichtet, zwischen dem Trinkwasseranschluss und der Inneninstallation einen Unterbrechungsbehälter zu installieren.
In der Praxis werden die GEP Systemtrenner Kategorie 5 AB Break 5 HQ häufig in Wassersysteme eingesetzt, in denen die Lärmbelästigung begrenzt werden muss und wo ein normaler Haushaltsdurchfluss erforderlich ist und wo ein langfristiger kontinuierlicher Wasserverbrauch auftreten kann. Anwendungen finden sich häufig in professionellen Spülmaschinen, Labors, kleinen Bewässerungssystemen, Schlachthöfen usw.
Die GEP Systemtrenner Break 3 & 5 sind in der Praxis auch in einem normalen Haushalt weit verbreitet, in denen ein hoher Wasserfluss gewünscht bzw. ein längerer Dauerkonsum auftreten kann. Unsere Systeme kommen auch bei Großanlagen in der Industrie zur Anwendung. Die Systemtrenner Kategorie 5 Break 5 von GEP überzeugen durch einen kleinen Zwischenbehälter mit ca. 11 Liter Volumen. Der seitliche Trinkwasseranschluss beachtet die Normen den EN 1717. Dieser ist DVGW und KIWA zertifiziert. Der Tank selber beinhaltet ein Schwimmerventil, welches den Wasserstand im Behälter konstant hält. Auf dem Tank befindet sich eine vormontierte selbst ansaugende Kreiselpumpe. Diese ist vertikal aufgestellt, so dass bei der Inbetriebnahme eine Befüllung ohne Probleme vorgenommen werden kann. Die Pumpe hält die Sekundärleitungen, über einen Druckregler inkl. Trockenlaufschutz, auf einem konstanten Druckniveau. Der Systemtrenner ist vorgefertigt und kann für eine schnelle Wartung einfach von der Wand genommen werden. Je nach Systemtrenner ist die gesamte Einheit ist mit einer formschönen Schallschutzhaube bedeckt. Das System eignet sich für die Wandmontage. Der GEP Systemtrenner Break 3 und 5 werden mit einem entsprechenden Anschluss-Set ausgeliefert. GEP SYSTEMTRENNER BREAK 3/5 HQ Sicherheitstrennstation mit einer Pumpenleitung von bis zu 3 & 5 m³/h

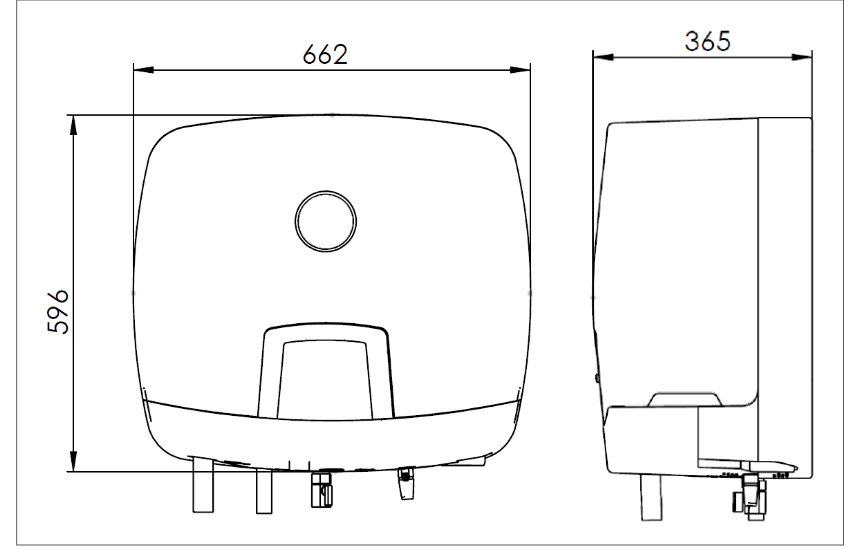

TECHNISCHE ZEICHNUNGEN
BESTELDATEN
|
LIEFERUMFANG
Das Gerät Systemtrenner Kategorie 5 wirt mit einer Halterung für die Wandmontage geliefert, zwei flexible Panzerschläuche
mit zwei Absperrventilen.
Leise Systeme
Wir liefern die leisesten Systeme,
indem wir leisere Pumpen, resonanzfreie Profile und Rohre verwenden.
KIWA- und Belgaqua-zertifiziert
GEP ist das einzige von KIWA und Belgaqua zertifizierte
Regenwassersystem gemäß EN1717
Eigener Service = Zuverlässiges System
Die GEP-eigene Serviceabteilung bietet
eine hohe Betriebssicherheit
des Wassersystems in ganz Belgien,
Deutschland und den Niederlanden.
